BooleanOps

声明

该部分从 ManimCommunity 借鉴得来

Union

class manimlib.mobject.boolean_ops.Union(*vmobjects: manimlib.mobject.types.vectorized_mobject.VMobject, **kwargs)

并集

传入两个及以上 VMobject,返回它们并集的外轮廓

初始化样式,VMobject 的样式有以下

  • fill 填充样式

    • 颜色: fill_colorcolor

    • 不透明度: fill_opacity

  • stroke 线条样式

    • 颜色: stroke_colorcolor

    • 宽度: stroke_width

    • 不透明度: stroke_opacity

  • gloss 光泽

  • shadow 阴影

  • reflectiveness 反光度

其中, color, opacity, width 属性均可以为一个列表,在渲染时会按照列表对其进行补间

https://fastly.jsdelivr.net/gh/manim-kindergarten/CDN@master/manimgl_assets/mobject/boolean_ops/UnionExample.png
UnionExample
class UnionExample(Scene):
    def construct(self):
        cir1 = Circle(radius=3).move_to(LEFT * 1.5)
        cir2 = cir1.copy().move_to(RIGHT * 1.5)
        u = Union(cir1, cir2, color=YELLOW, fill_opacity=0.4)

        self.add(cir1, cir2, u)

Difference

class manimlib.mobject.boolean_ops.Difference(subject: manimlib.mobject.types.vectorized_mobject.VMobject, clip: manimlib.mobject.types.vectorized_mobject.VMobject, **kwargs)

差集

传入 submobject 和 clip,返回 submobject 裁去 clip 部分的轮廓线

初始化样式,VMobject 的样式有以下

  • fill 填充样式

    • 颜色: fill_colorcolor

    • 不透明度: fill_opacity

  • stroke 线条样式

    • 颜色: stroke_colorcolor

    • 宽度: stroke_width

    • 不透明度: stroke_opacity

  • gloss 光泽

  • shadow 阴影

  • reflectiveness 反光度

其中, color, opacity, width 属性均可以为一个列表,在渲染时会按照列表对其进行补间

https://fastly.jsdelivr.net/gh/manim-kindergarten/CDN@master/manimgl_assets/mobject/boolean_ops/DifferenceExample.png
DifferenceExample
class DifferenceExample(Scene):
    def construct(self):
        cir1 = Circle(radius=3).move_to(LEFT * 1.5)
        cir2 = cir1.copy().move_to(RIGHT * 1.5)
        d = Difference(cir1, cir2, color=YELLOW, fill_opacity=0.4)

        self.add(cir1, cir2, d)

Intersection

class manimlib.mobject.boolean_ops.Intersection(*vmobjects: manimlib.mobject.types.vectorized_mobject.VMobject, **kwargs)

交集

传入两个及以上 VMobject,返回它们交集的外轮廓

初始化样式,VMobject 的样式有以下

  • fill 填充样式

    • 颜色: fill_colorcolor

    • 不透明度: fill_opacity

  • stroke 线条样式

    • 颜色: stroke_colorcolor

    • 宽度: stroke_width

    • 不透明度: stroke_opacity

  • gloss 光泽

  • shadow 阴影

  • reflectiveness 反光度

其中, color, opacity, width 属性均可以为一个列表,在渲染时会按照列表对其进行补间

https://fastly.jsdelivr.net/gh/manim-kindergarten/CDN@master/manimgl_assets/mobject/boolean_ops/IntersectionExample.png
IntersectionExample
class IntersectionExample(Scene):
    def construct(self):
        cir1 = Circle(radius=3).move_to(LEFT * 1.5)
        cir2 = cir1.copy().move_to(RIGHT * 1.5)
        i = Intersection(cir1, cir2, color=YELLOW, fill_opacity=0.4)

        self.add(cir1, cir2, i)

Exclusion

class manimlib.mobject.boolean_ops.Exclusion(*vmobjects: manimlib.mobject.types.vectorized_mobject.VMobject, **kwargs)

补集

传入两个及以上 VMobject,返回它们经过 XOR 运算后图形的的外轮廓

初始化样式,VMobject 的样式有以下

  • fill 填充样式

    • 颜色: fill_colorcolor

    • 不透明度: fill_opacity

  • stroke 线条样式

    • 颜色: stroke_colorcolor

    • 宽度: stroke_width

    • 不透明度: stroke_opacity

  • gloss 光泽

  • shadow 阴影

  • reflectiveness 反光度

其中, color, opacity, width 属性均可以为一个列表,在渲染时会按照列表对其进行补间

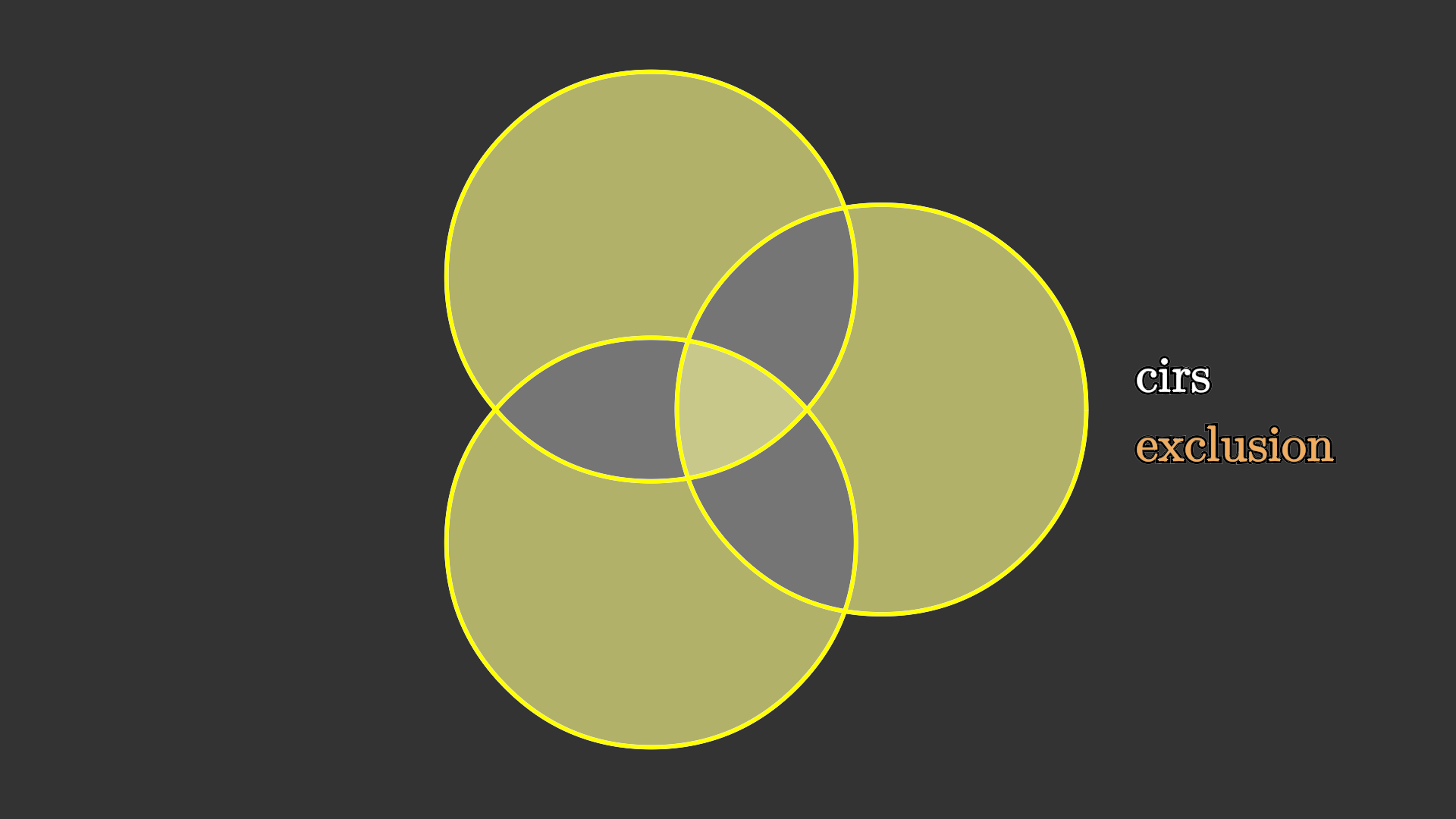

https://fastly.jsdelivr.net/gh/manim-kindergarten/CDN@master/manimgl_assets/mobject/boolean_ops/ExclusionExample.png
ExclusionExample
class ExclusionExample(Scene):
    def construct(self):
        cirs = VGroup(*[
            Circle(radius=2).move_to(1.5 * np.array([
                np.cos(i / 3 * TAU), np.sin(i / 3 * TAU), 0
            ])) for i in range(3)
        ])
        e = Exclusion(*cirs, color=YELLOW, fill_opacity=0.4)
        self.add(cirs, e)
